Датчик Холла A3144: Подключение и использование (Hall sensor)

Цифровые устройства Arduino Arduino Lang Умный дом Датчики, модули Микроконтроллеры и мини ПК
01

Датчик Холла — датчик, работающий на эффекте Холла (возникновение поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле). Датчик Холла A3144 — цифровой датчик (на выходе только 2 состояния — LOW и HIGH), идентифицирующий наличие магнитного поля, в непосредственной близости от датчика.

Постоянная ссылка

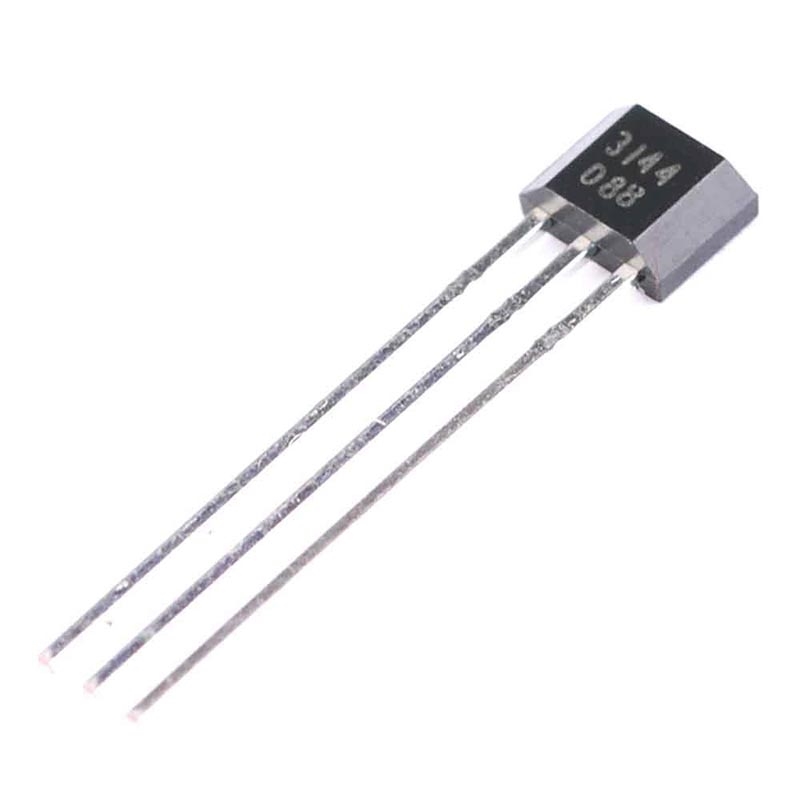

Датчик Холла A3144

Датчик Холла A3144

Купить: 10 шт. - http://ali.pub/1vy1ck
10 шт. - http://ali.pub/1vy1dq
10 шт. - http://ali.pub/1hdffo
100 шт. - http://ali.pub/1vy1fh
100 шт. - http://ali.pub/1vy1gn

02

Основные технические характеристика датчика выглядят следующим образом:

03
Напряжение питания 4,5-24В
Максимальный выходной ток 25мА
Диапазон допустимых температур -40°С...+85°С
04

Подробно — в даташите A3141-2-3-4-Datasheet.pdf (735 KB).

05

Схема датчика, и его корректное подключение (подтягивающий резистор на 10 КОм обязателен, без него датчик не генерирует сигнал):

06
07

Таким образом, пока датчик не подвержен воздействию внешнего магнитного поля, на выходе присутствует логическая единица HIGH. Если датчик поместить в магнитное поле, происходит открытие транзистора и на выходе (OUTPUT) появляется логический ноль LOW. Далее с датчиком необходимо работать как с обычным цифровым элементом, например, кнопкой. Встроенный триггер Шмитта обеспечивает скоротечность переходного состояния.

08 На заметку:
Датчик чувствителен к полярности магнитного поля — если его поместить в магнитное поле некорректной полярности, он не сработает. Это необходимо учитывать при сборке готового устройства.
09

Датчик можно использовать в статических и динамических системах. В первом случае, там где нужно с заданным промежутком времени мониторить состояние, питание на датчик можно подавать перед самым измерением и отключать его после завершения измерения. Также здесь можно использовать сложные схемы для сбора информации о состоянии

10

Во втором случае, когда необходимо оперативно отреагировать на появление/исчезновение магнитного поля удобно использовать прерывания микроконтролера.

11
